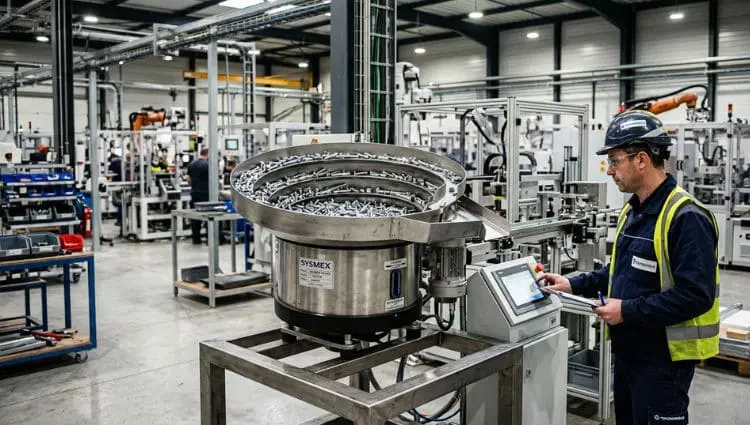

Cahier des charges pour bol vibrant : comment préparer un projet fiable et performant ?

Rédiger un cahier des charges pour un bol vibrant est une étape décisive lorsqu’un industriel souhaite automatiser l’alimentation, l’orientation ou la distribution de pièces. Trop souvent, le besoin est résumé en une phrase : “Nous voulons alimenter automatiquement cette pièce.” Pourtant, pour concevoir un système fiable, cette indication ne suffit pas.

Un bol vibrant doit tenir compte de nombreux paramètres : géométrie des composants, matière, cadence, sens d’orientation, autonomie, contraintes qualité, environnement de ligne, sécurité, maintenance et ergonomie opérateur. Un détail oublié peut entraîner des bourrages, des pièces mal orientées, des pertes de cadence ou des adaptations coûteuses après installation.

Un cahier des charges pour bol vibrant bien construit permet donc de sécuriser le projet dès le départ. Il aide le fabricant à comprendre votre besoin réel, à valider la faisabilité technique et à proposer une solution adaptée à vos contraintes industrielles.

L’essentiel à retenir

• Un cahier des charges pour bol vibrant doit décrire la pièce, l’orientation attendue, la cadence, l’autonomie et l’environnement de production.
• Les échantillons physiques sont souvent indispensables pour tester le comportement réel des pièces en vrac.
• L’intégration avec la machine en aval doit être anticipée : encombrement, capteurs, automatisme, reprise en sortie et maintenance.
• Un projet bien cadré permet d’obtenir un bol vibrant industriel plus fiable, plus stable et plus simple à exploiter.

Pourquoi rédiger un cahier des charges pour un bol vibrant avant de consulter un fabricant ?

Un cahier des charges pour bol vibrant sert de passerelle entre votre besoin industriel et la conception technique du système d’alimentation. Il évite les zones floues et permet au fabricant de travailler sur des données concrètes plutôt que sur des hypothèses.

Dans une ligne de production, un bol vibrant ne fonctionne jamais de manière isolée. Il alimente une machine d’assemblage, un poste de contrôle, un convoyeur, une cellule robotisée ou une machine spéciale. Sa performance dépend donc à la fois de la pièce à distribuer et du contexte dans lequel elle sera utilisée.

Prenons un exemple simple. Deux pièces peuvent avoir des dimensions proches, mais se comporter très différemment dans un bol vibrant. L’une peut glisser facilement, tandis que l’autre peut s’accrocher, se retourner, se bloquer dans le rail ou générer trop de bruit. Sans analyse précise, la solution choisie risque d’être instable en production.

Le rôle du cahier des charges est justement d’anticiper ces difficultés. Il permet de formaliser les contraintes avant la conception : cadence, orientation, niveau d’autonomie, place disponible, conditions d’utilisation, accès maintenance et exigences qualité.

Pour l’industriel, ce document clarifie aussi les échanges en interne. Les services méthodes, production, qualité, maintenance et achats peuvent s’appuyer sur la même base. Pour le fabricant, il devient un outil d’analyse, de chiffrage et de dialogue technique.

Un bon cahier des charges ne doit pas être inutilement complexe. Il doit surtout être précis, concret et représentatif de la réalité de l’atelier.

Décrire précisément les pièces à distribuer

La description des pièces est le cœur d’un cahier des charges d’un bol vibrant. Avant de parler de cadence ou d’automatisme, il faut comprendre ce que le système devra manipuler.

La matière est un premier élément déterminant. Une pièce plastique légère, une rondelle métallique, un bouchon cosmétique, une vis, un insert ou un composant électronique n’auront pas le même comportement en vrac. La surface joue également un rôle important. Une pièce lisse peut glisser rapidement, une pièce grasse peut coller, une pièce fragile peut se marquer, une pièce abrasive peut user prématurément certains guidages.

Les dimensions doivent être indiquées avec précision, mais les tolérances sont tout aussi importantes. Une faible variation dimensionnelle peut modifier l’orientation ou provoquer des blocages si le rail est très ajusté. Il est donc utile de transmettre les plans, les fichiers 3D, les photos et, surtout, des échantillons physiques.

Les échantillons permettent d’observer ce que le plan ne montre pas toujours : bavures, déformations, états de surface, dispersion entre lots, sensibilité aux chocs ou tendance à l’emmêlement. Pour un fabricant de distribution automatique de pièces, ces essais sont souvent indispensables pour valider le principe d’orientation.

Dans votre cahier des charges, précisez également si une seule référence doit être traitée ou si plusieurs variantes doivent passer sur le même équipement. Cette information change profondément la conception. Un bol dédié sera généralement plus stable pour une pièce unique. En revanche, si plusieurs références sont concernées, il faudra prévoir des réglages, des outillages interchangeables ou une autre architecture.

Il est aussi important d’indiquer la fréquence des changements de série. Un changement mensuel n’aura pas les mêmes conséquences qu’un changement plusieurs fois par jour. Dans le second cas, la facilité de réglage et le temps d’intervention opérateur deviennent des critères majeurs.

Définir l’orientation attendue en sortie du bol vibrant

L’orientation est souvent la partie la plus sensible d’un cahier des charges. Le bol ne doit pas seulement distribuer des composants. Il doit les présenter dans une position précise, compatible avec l’opération suivante.

Cette position doit être décrite sans ambiguïté. Une pièce doit-elle sortir à plat, sur chant, tête en haut, tête en bas, filetage vers l’avant, face repérée visible ou trou aligné avec un axe donné ? Une photo annotée est souvent plus efficace qu’un long paragraphe. Elle permet au fabricant de visualiser immédiatement la position correcte et les orientations interdites.

Il faut aussi expliquer ce qui doit se passer lorsqu’une pièce arrive dans une mauvaise position. Dans certains cas, elle peut être rejetée mécaniquement dans le bol. Dans d’autres, elle peut être détectée par un capteur, évacuée vers une zone de rebut ou bloquée avant la reprise machine.

Le taux de bonne orientation attendu doit être réaliste. Sur certaines pièces simples, une orientation très stable peut être obtenue mécaniquement. Sur des composants plus complexes, le système peut nécessiter des dispositifs complémentaires : rail de sélection, soufflage, capteur optique, contrôle vision, séparateur, butée ou convoyeur d’accumulation.

L’orientation doit également être pensée avec la machine aval. Une pièce parfaitement orientée dans le bol peut devenir inutilisable si la reprise par robot, vérin ou convoyeur n’est pas adaptée. Le cahier des charges pour un bol vibrant doit donc décrire l’ensemble du flux, depuis le chargement en vrac jusqu’à la présentation finale.

Exemple concret d’orientation

Imaginons une petite pièce plastique asymétrique destinée à une ligne d’assemblage. Elle possède une face plane, un ergot latéral et un trou de positionnement. La machine aval doit reprendre la pièce avec une pince, puis l’insérer dans un sous-ensemble.

Dans ce cas, le cahier des charges doit préciser que la pièce doit arriver face plane vers le bas, ergot orienté à droite et trou accessible depuis le dessus. Il faut également indiquer si les pièces mal orientées doivent être renvoyées dans le bol ou bloquées avant la zone de prise.

Ce niveau de détail permet d’éviter une erreur fréquente : concevoir un système qui distribue bien les pièces, mais ne les présente pas correctement pour l’opération suivante.

Cadence, autonomie et régularité : les vraies données de performance

La cadence est un critère central mais elle doit être formulée avec précision. Il ne suffit pas d’indiquer un nombre de pièces par minute. Il faut expliquer comment la ligne fonctionne réellement. Une machine peut demander 80 pièces par minute en cadence nominale, mais seulement pendant certaines phases du cycle. Elle peut aussi fonctionner par à-coups, avec des périodes d’attente, d’accumulation ou de contrôle. À l’inverse, une ligne apparemment lente peut nécessiter une disponibilité permanente des pièces pour éviter tout arrêt.

La bonne approche consiste à distinguer la cadence nominale, la cadence maximale et la cadence moyenne. Si la machine aval consomme les pièces par cycles, indiquez le temps de cycle et le nombre de pièces nécessaires à chaque cycle. Si une accumulation est souhaitée en sortie, précisez la quantité ou la durée de réserve attendue.

L’autonomie est l’autre donnée essentielle. Elle correspond au temps pendant lequel le système peut fonctionner sans rechargement manuel. Pour un poste semi-automatique, quelques minutes peuvent suffire. Pour une ligne automatisée, une autonomie de 30 minutes, 1 heure ou plus peut être demandée.

Cette autonomie influence la taille du bol, la capacité de la cuve et la nécessité d’ajouter une trémie. Une trémie vibrante permet de stocker davantage de pièces et d’alimenter progressivement le bol vibrant. Elle améliore le confort opérateur et limite les interruptions de production, mais elle doit être dimensionnée correctement pour éviter les surcharges, les chutes brutales ou les déformations de pièces fragiles.

Enfin, la régularité du flux est aussi importante que la cadence. Un système très rapide mais irrégulier peut générer des micro-arrêts, des défauts d’assemblage ou des attentes machine. Dans beaucoup d’applications industrielles, un débit stable et maîtrisé vaut mieux qu’une cadence maximale difficile à tenir.

Comment intégrer le bol vibrant dans l’environnement de production ?

Un bol vibrant industriel doit être pensé comme un élément de la ligne complète. Son implantation, sa sortie, son alimentation électrique, ses capteurs et son accessibilité auront un impact direct sur l’exploitation quotidienne.

L’encombrement disponible doit être indiqué dès le départ. Il faut préciser la place au sol, la hauteur maximale, le sens de sortie souhaité et la position de l’opérateur. Ces informations permettent d’adapter le diamètre du bol, la longueur du rail, la présence d’un convoyeur ou l’ajout de périphériques.

La hauteur de chargement est un point souvent sous-estimé. Si l’opérateur doit verser régulièrement des pièces dans le bol, une hauteur trop importante peut créer de la fatigue ou des gestes peu ergonomiques. À l’inverse, si le chargement est automatisé par trémie ou convoyeur amont, il faut prévoir l’implantation complète.

La sortie du bol mérite une attention particulière. Les pièces peuvent être reprises par un robot, un vérin, une pince, un convoyeur, une machine d’assemblage ou un opérateur. Le cahier des charges pour bol vibrant doit expliquer comment cette reprise se fait. La sortie doit-elle être unitaire ? Faut-il une zone d’accumulation ? Un capteur de présence ? Une butée ? Un séparateur ? Un signal d’appel depuis la machine aval ?

Les interfaces techniques doivent aussi être décrites : alimentation électrique disponible, air comprimé, type d’automate, signaux d’entrée et de sortie, arrêt d’urgence, capteurs imposés ou standards internes. Ces données évitent des adaptations de dernière minute lors de l’installation.

Voici un tableau synthétique à intégrer dans votre réflexion :

Élément à préciser	Impact sur la conception
Encombrement disponible	Dimensionnement du bol, du rail et des périphériques
Sens de sortie	Connexion avec la machine aval
Hauteur de chargement	Ergonomie et sécurité opérateur
Reprise des pièces	Choix du séparateur, du convoyeur ou de la zone de prise
Interfaces automate	Communication entre le bol et la ligne
Accès maintenance	Nettoyage, réglage et intervention rapide

Un bon système d’alimentation ne se limite donc pas à la performance du bol. Il doit s’intégrer naturellement dans l’organisation de production.

Qualité, bruit, maintenance : les critères souvent oubliés

Un cahier des charges complet doit aussi parler de qualité produit. Certaines pièces supportent très bien les vibrations et les contacts répétés. D’autres sont sensibles aux rayures, aux chocs, aux poussières ou aux déformations.

Si vos pièces sont fragiles, cette contrainte doit être clairement indiquée. Le fabricant pourra adapter le revêtement, réduire les agressions mécaniques, modifier la pente, ajuster la vibration ou proposer une autre solution d’alimentation. Dans des secteurs comme la cosmétique, la pharmacie, l’électronique ou la mécanique de précision, ces choix sont essentiels.

Le bruit est un autre sujet important. Un bol vibrant chargé de pièces métalliques peut générer un niveau sonore élevé. Selon l’environnement de travail, il peut être nécessaire de prévoir un capotage, un revêtement insonorisant ou une implantation adaptée. Ce point améliore le confort opérateur et contribue à une meilleure acceptation de l’équipement.

La maintenance d’un bol vibrant doit être anticipée dès la conception. Un système performant mais difficile à nettoyer, à régler ou à débourrer peut devenir problématique en production. Le cahier des charges peut donc préciser les attentes en matière d’accessibilité, de démontage, de documentation, de pièces d’usure et de formation.

Il est aussi utile d’indiquer les contraintes de nettoyage. Certaines applications nécessitent un accès rapide à la cuve, un démontage sans outil ou des matériaux compatibles avec des procédures d’hygiène spécifiques. Ces exigences doivent être connues avant la conception.

Exemple de cahier des charges bol vibrant

Voici un exemple simplifié pour montrer le niveau d’information attendu. Il ne remplace pas une étude technique, mais il illustre la logique à suivre.

Contexte du projet : automatisation de l’alimentation d’une machine d’assemblage existante. L’objectif est de réduire les manipulations opérateur et de stabiliser la cadence.

Pièce à distribuer : insert plastique asymétrique, matière polyamide, poids unitaire 2,5 g. La pièce présente une face plane, un ergot latéral et un trou central. Plans 2D, fichier 3D et 300 échantillons disponibles.

Orientation attendue : pièce présentée face plane vers le bas, ergot à droite, trou visible par le dessus. Les pièces mal orientées doivent être renvoyées dans le bol. Reprise unitaire par vérin pousseur.

Cadence : 60 pièces par minute en cadence nominale, avec pics possibles à 75 pièces par minute. Fonctionnement en 2 équipes, 5 jours par semaine.

Autonomie souhaitée : minimum 30 minutes sans rechargement opérateur. Trémie envisageable si nécessaire.

Intégration : espace disponible de 900 mm x 700 mm autour de la machine. Sortie souhaitée côté droit. Alimentation électrique disponible en 230 V. Air comprimé disponible. Signal d’appel machine prévu.

Contraintes qualité : rayures visibles non acceptées. Pièces non lubrifiées. Pas de poussières excessives. Nettoyage hebdomadaire.

Maintenance : accès facile au rail et à la sortie. Documentation technique souhaitée. Formation opérateur demandée lors de l’installation.

Ce type de description permet au fabricant de comprendre rapidement les attentes, d’identifier les points sensibles et de proposer une solution cohérente.

Bol vibrant sur mesure, rétrofit ou solution alternative ?

Un cahier des charges pour un bol vibrant ne doit pas forcément imposer une technologie. Il doit d’abord décrire le besoin. Le fabricant peut ensuite déterminer si le bol vibrant est la meilleure solution ou s’il faut envisager une autre architecture.

Le bol vibrant sur mesure est souvent adapté lorsque la pièce est spécifique, difficile à orienter ou lorsque la cadence demandée est élevée. Il permet de concevoir une cuve, un rail, des sélections et des périphériques adaptés à l’application.

Le rétrofit peut être pertinent si vous disposez déjà d’un équipement. Il peut s’agir de modifier un bol existant pour une nouvelle référence, d’améliorer la cadence, de fiabiliser l’orientation ou de prolonger la durée de vie du système. Dans ce cas, le cahier des charges doit inclure les performances actuelles, les dysfonctionnements observés, les photos de l’installation et les objectifs visés.

Dans certains cas, le bol vibrant n’est pas la solution la plus pertinente. Une pièce très fragile, collante, volumineuse ou difficile à orienter mécaniquement peut nécessiter un bol centrifuge, un convoyeur, une trémie spécifique, un élévateur ou une solution robotisée. D’où l’importance de laisser une marge d’analyse au fabricant.

Les erreurs fréquentes à éviter

La première erreur consiste à consulter un fabricant sans fournir d’échantillons. Les plans sont utiles, mais ils ne montrent pas toujours le comportement réel des pièces. Un essai avec des composants physiques reste souvent la meilleure façon de valider une orientation.

La deuxième erreur est de définir une cadence trop approximative. Une valeur surévaluée peut conduire à une solution plus coûteuse que nécessaire. Une valeur sous-estimée peut créer des ruptures d’alimentation en production. Le plus fiable est de décrire le cycle complet de la ligne.

La troisième erreur est d’oublier l’intégration. Un bol peut fonctionner correctement seul, mais poser problème une fois installé si la sortie, la hauteur, les accès ou les signaux machine n’ont pas été anticipés.

La quatrième erreur concerne les changements de série. Si plusieurs pièces doivent passer sur le même équipement, cela doit être indiqué dès le départ. Sinon, le système risque d’être trop spécialisé.

Enfin, il ne faut pas négliger l’ergonomie, le bruit et la maintenance. Ce sont souvent ces détails qui font la différence entre une machine acceptée par les opérateurs et une installation difficile à exploiter.

Un cahier des charges pour bol vibrant bien rédigé permet de poser les bonnes bases avant la conception. Il réduit les incertitudes, facilite l’étude de faisabilité et aide à obtenir une solution réellement adaptée à votre production.

Les informations essentielles concernent la pièce, l’orientation, la cadence, l’autonomie, l’intégration, la qualité, le bruit, l’ergonomie et la maintenance. Plus ces éléments sont précis, plus le fabricant peut concevoir un système stable, durable et performant.

ADS accompagne les industriels dans la conception de bols vibrants industriels, de systèmes de distribution automatique, de solutions d’orientation, de rétrofit et de machines spéciales sur mesure.

Vous avez un projet d’alimentation ou d’orientation de pièces ? Transmettez vos plans, vos échantillons ou votre besoin à ADS pour valider la faisabilité technique et obtenir une solution adaptée à votre ligne de production.
